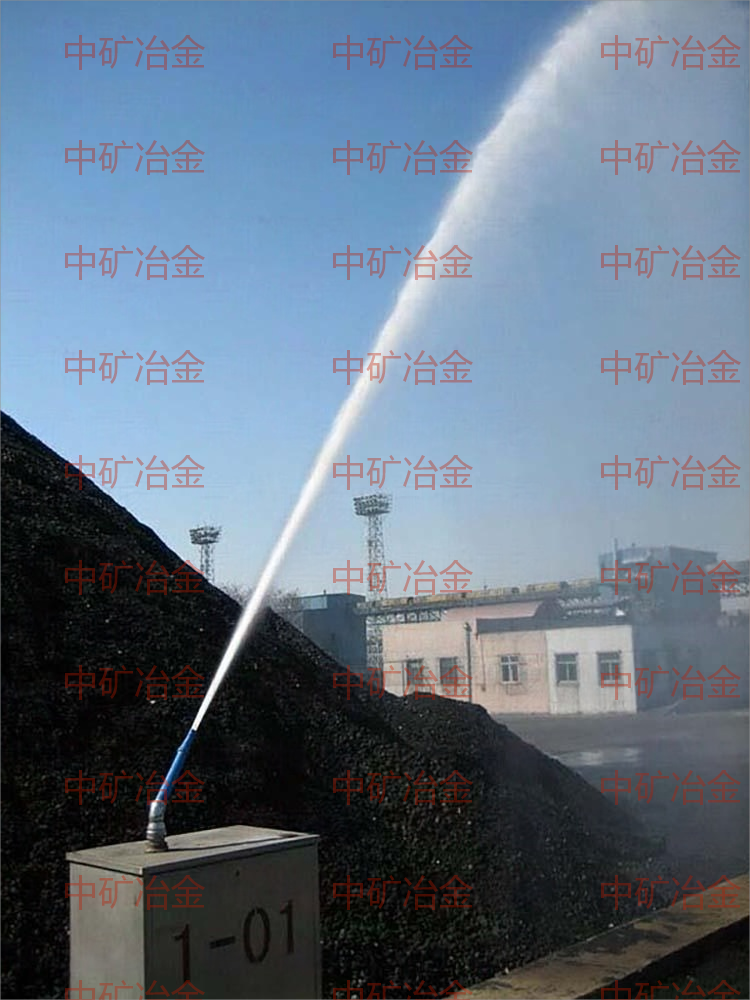

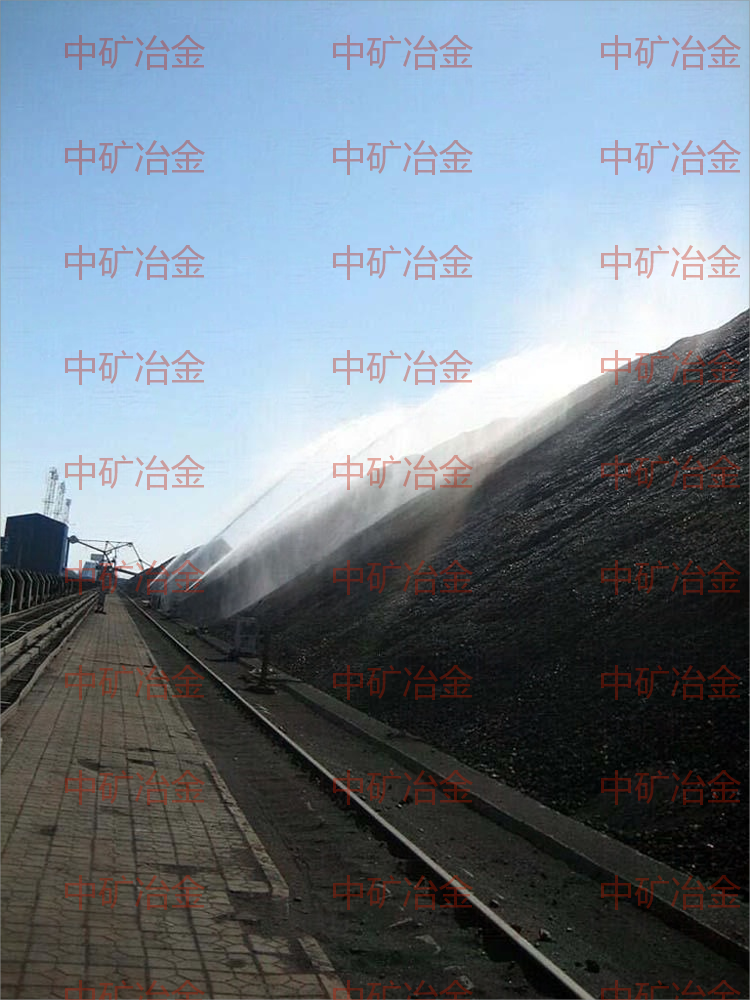

1、喷枪站
本着工作可靠、系统稳定、投资节省的原则进行设计，洒水喷枪站若干个，每次同时开2个喷枪喷水，每个喷枪的喷水量39立方米/小时，喷枪口径为17.6毫米，工作压力为0.8-1.0Mpa,仰角32度，喷枪相邻距离为24-34米，水平射程30-35米，射高11米，水平摆动角度154度,装机容量为200W。

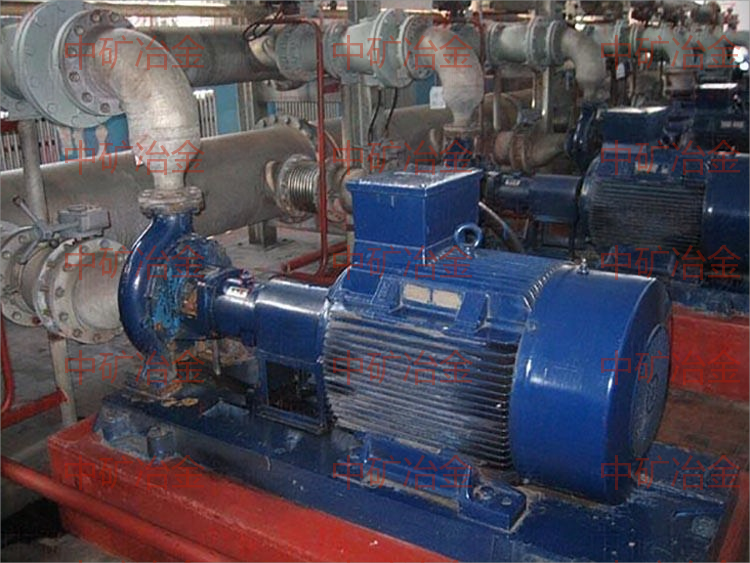

2、水泵
型号：DA1125X6 ，流量为108立方米/小时、扬程120米，共2台，一用一备。
3、管网
钢管为φ108×4无缝管600米，φ60×5无缝管30米；管网中设3个阀门，冲洗管道用，口径为DN100
4、控制系统构成

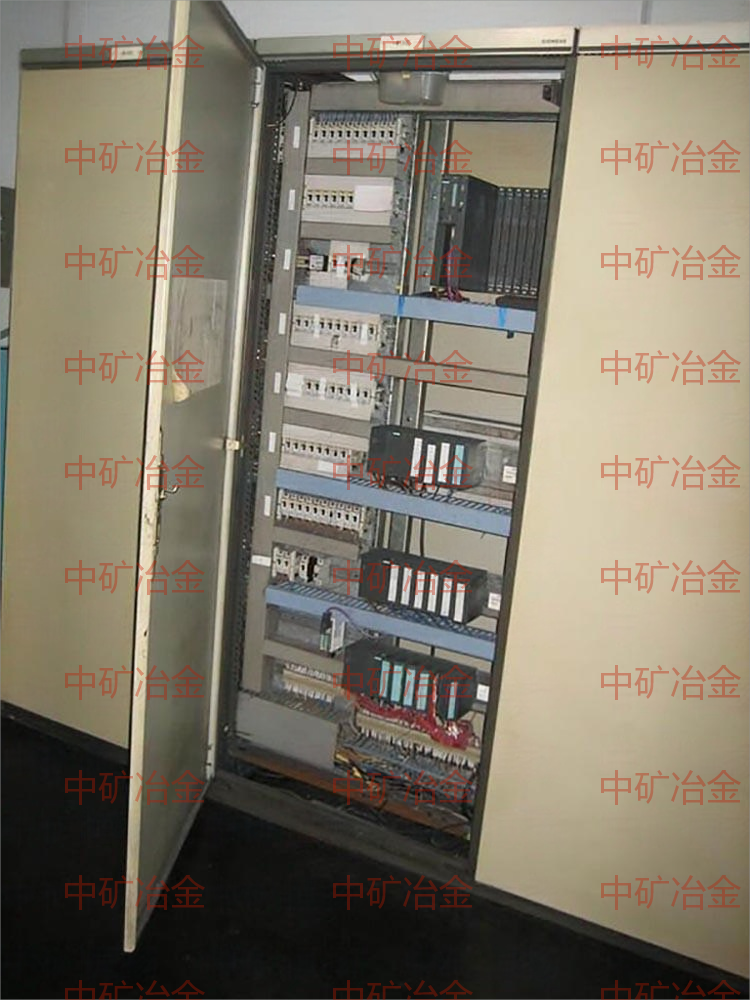

洒水喷枪控制系统由一台上位计算机，一台负责控制及通讯的PLC主站，3个远程子站所组成。上位机及主站放在控制室内，3个远程子站布置在洒水喷枪沿线上，控制布置在贮料场的9台洒水喷枪。
5、控制系统描述

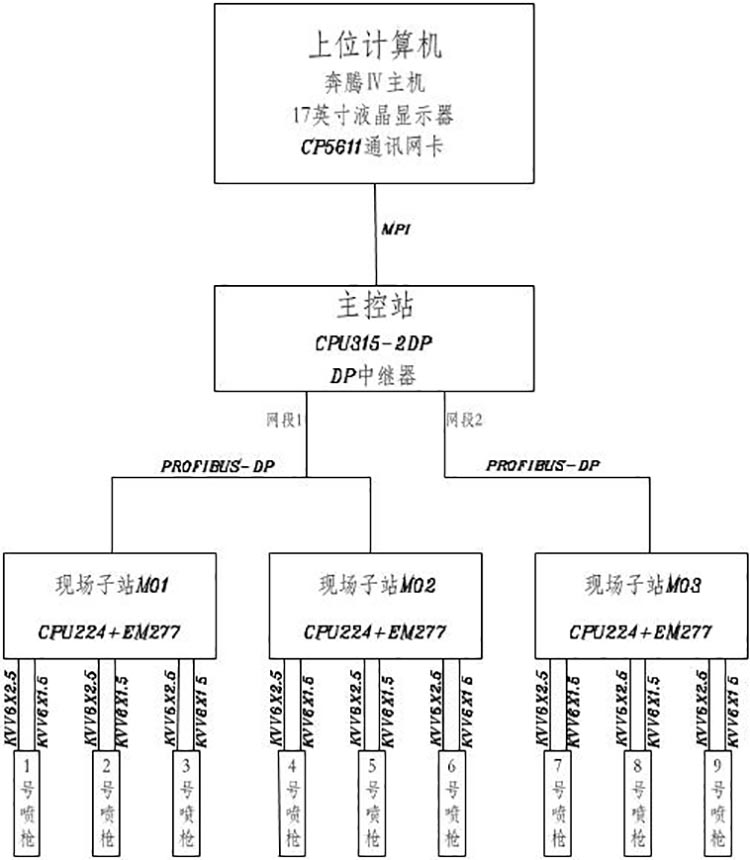

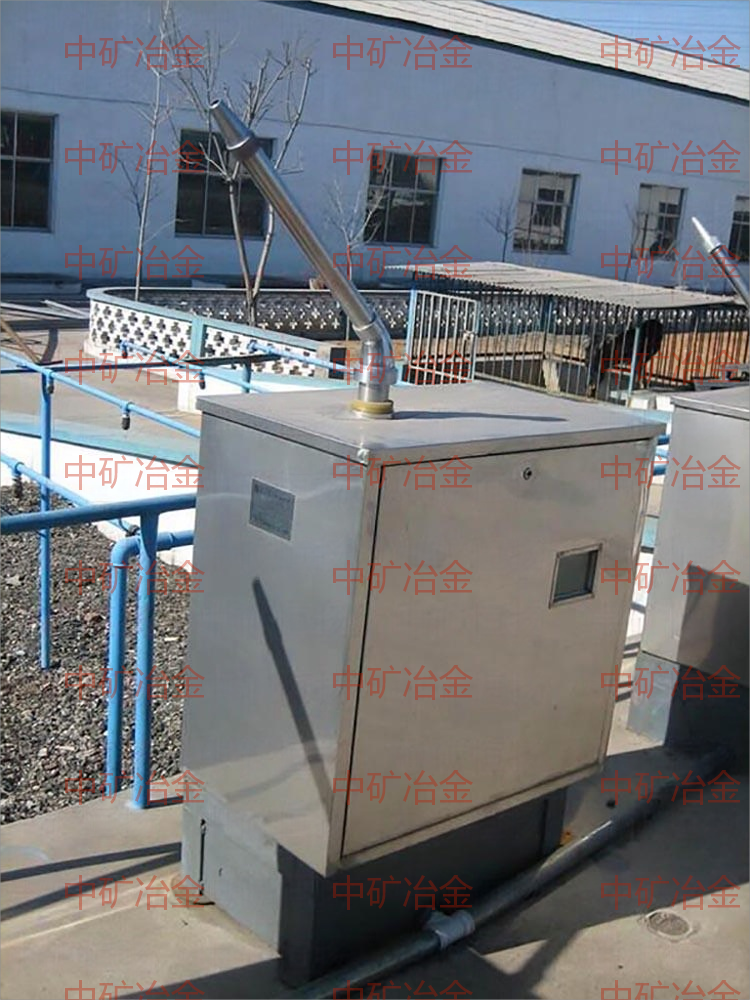

本系统采用SIEMENS公司的CPU315－2DP做主站，利用中继器分成两个网段，通过PROFIBUS-DP网线，与堆场内的3个带有EM277通讯模块的CPU224远程子站相连接。子站控制箱采用本公司自制的不锈钢防雨控制箱。上位计算机由奔腾Ⅳ主机、17英寸液晶显示器及CP5611通讯网卡组成，通过MPI网络与CPU315-2DP主站相连，其上运行WinCC，利用WinCC做出友好的人机界面，使用鼠标控制本堆场的9台洒水喷枪的启、停，并显示每台喷枪的运行状态。
6、具体控制描述
6.1喷枪站驱动信号
1电动阀开
2电动阀关
3喷枪摆动
6.2喷枪站反馈信号
1摆动信号
2阀开到位信号
3阀关到位信号
4远程/机侧信号
6.3上位机控制内容
上位机主要由喷枪控制画面、报警画面、通讯故障查询画面组成，各个面间可随意切换。
1喷枪控制画面
本画面中，有上位手动、上位自动、上位停止三个控制按钮，可设定三种状态。利用每台喷枪图形颜色的变化，反映喷枪的启、停状态；电动阀的位置；远程/机侧状态；上位选择标记状态。当选择上位手动时，可使用鼠标控制每台喷枪的启、停，并能从每台喷枪图形颜色的变化来观察喷枪的运转状况。当喷枪站的现场远程/机侧旋钮打到机侧位置时，该台喷枪的图形显示为机侧状态，通过喷枪电控箱上的按钮可手动开、关喷枪，此时上位机不能控制该台喷枪。可以使用上位选择功能对因故不能洒水的若干台喷枪作标记，使得上位机在手动及自动状态下不能控制这些喷枪，机侧手动除外。自动洒水时，每组喷枪按时间依次启、停，进行洒水，一轮过后，自动回到停止状态；并可对洒水时间、每组洒水台数进行设定。若设定喷洒组内的喷枪全部作上标记，此组洒水将全部跳过，不占用时间；设定喷洒组内的喷枪只有部分作上标记，未作标记的喷枪进行洒水，作标记的喷枪不进行洒水。当选择停止状态时，所有由上位机驱动的喷枪全部停止，机侧手动除外。
2报警画面
本画面有摆动故障报警、子站通讯故障两种报警，每种报警均有报警名称、报警部位、报警到达日期、报警到达时间、维修方法等项目。若一台喷枪一旦发生报警，除现场手动外，该台喷枪不能由上位机启动洒水，除非在上位机进行确认、消除报警状态。
3通讯故障查询画面
根据实际的组网状况，画出上位机、主站、各个子站的网络连接图，通过子站图形颜色的变化，可以反映出有通讯故障的子站。通讯正常的子站图形显示为绿色，有通讯故障的子站图形显示为红色。
3.3控制流程图如下
